端子线加工操作规范

发布日期:2020-08-24 作者:kf 点击:

端子线加工生产过程中,对于端子线的要求有哪些?今天小编来简单的为大家介绍如下:

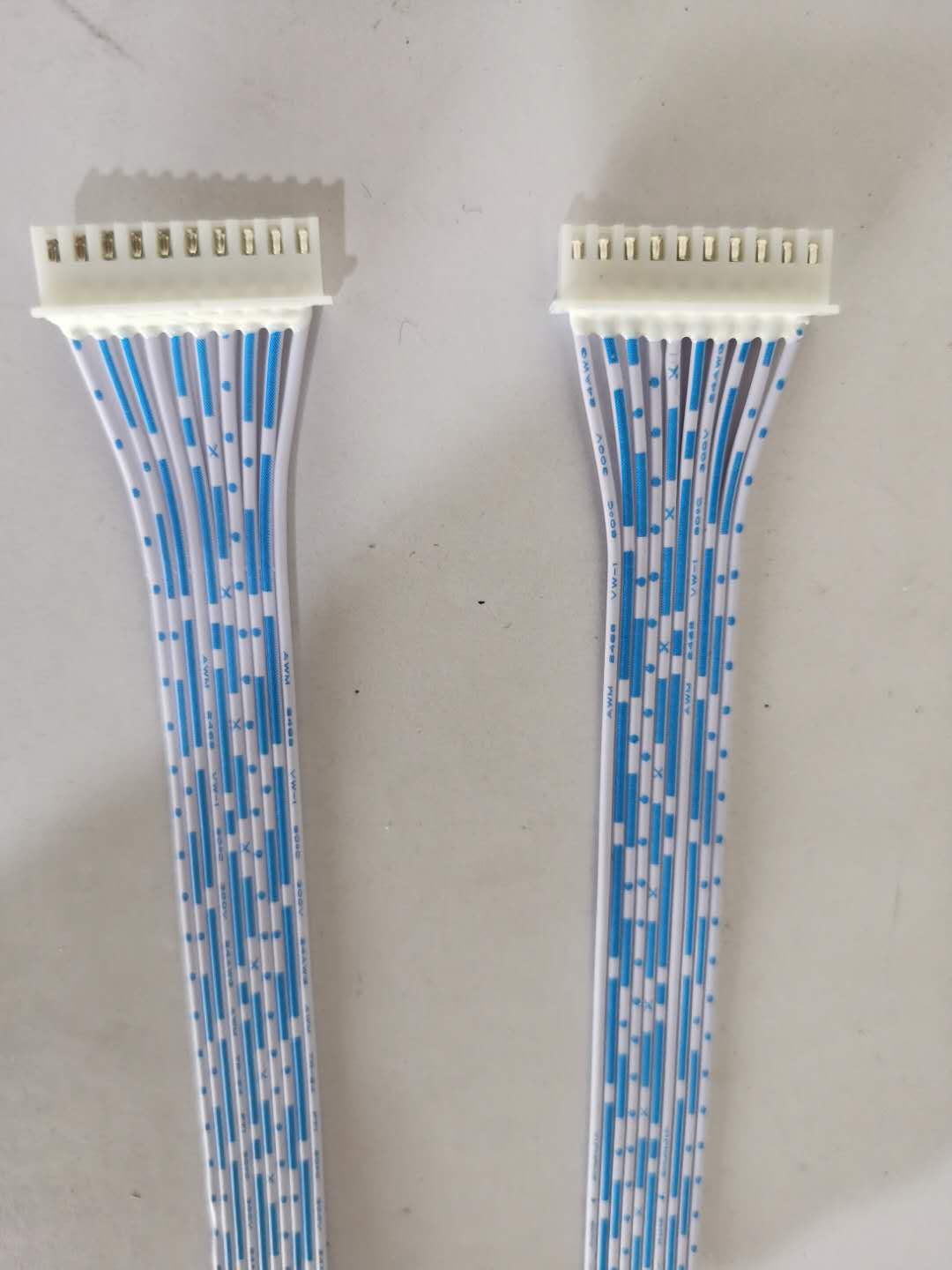

端子线

1、切剥口的要求:切断面平整,铜丝整齐;所有剥头(口)不得切断铜丝;剥头处铜丝不得紊乱,注意收线操作。


2、开线尺寸要求:开线时的基本尺寸应符合设计要求;开线尺寸的极限偏差随基本尺寸的不同而变化(L=开线尺寸单位:mm):L<300,偏差为0+2;300≤L<1000,偏差为0+5;1000≤L<4000,偏差为0+10;L>4000,偏差为0+15


3、端子线加工开线辅助工序操作规范:热缩管在烤缩后,应该保证:沿导线的轴向不窜动;沿导线的径向观察不漏铜丝;对于孔式、叉式接头,热缩管不与接头外缘轮廓干涉。


4、端子线加工压接工序操作规范:端子应分别压紧在导体和密封塞上,密封塞在压接时不应损伤,导线与密封塞之间、密封塞与护套之间不应有目视可见的间隙;如果使用钎焊方法,不允许使用腐蚀性焊锡膏。焊点要求光滑,不允许存在漏焊、未焊透、杂质;使用压接方法的端子和电线压接处的横断面应符合表-1的要求。


5、端子线加工并线工序操作规范:在灯线的制作中经常会将同功能的线进行合并处理,而合并的方法又分为铜带压接和焊锡两种,应符合下列要求:采用压接方法时,导体不应压断,接点应符合下表的要求;采用焊锡方法时,不允许使用腐蚀性焊锡膏,焊点要求光滑,不允许存在漏焊、未焊透、杂质;接点应牢固,在规定的拉力下不应损伤和脱开,其拉力值应不小于上表的规定。
